20핀 핸드폰 비상 배터리 팩 충전기

내 전화기는 나름 최신 폰.. 이었던 W2500이다.
다 좋은데. 저번에 가방을 도둑 맞아서 배터리 1개와 충전통을 잃어버렸다..
한개로 버티는데 문제는 없으나
가끔 충전을 제대로 안하면 2일째 점심때쯤이면 배터리가 떨어진다.

도토리 꼬모라는 휴대폰 비상 배터리를 샀다. 리튬 전지 내장 충전용인데
크기도 작고, 통화시간도 30분이상 되는거 같은데...
문제는 24핀이라 변환잭을 꽂아야 한다는거...

그래도 가끔 잘 썼는데....

집에 굴러다니던 모토로라 MS600 배터리와 거치대를 발견 개조에 들어갔다...
준비물 : 배터리 + 거치대 +  20핀 변환잭.

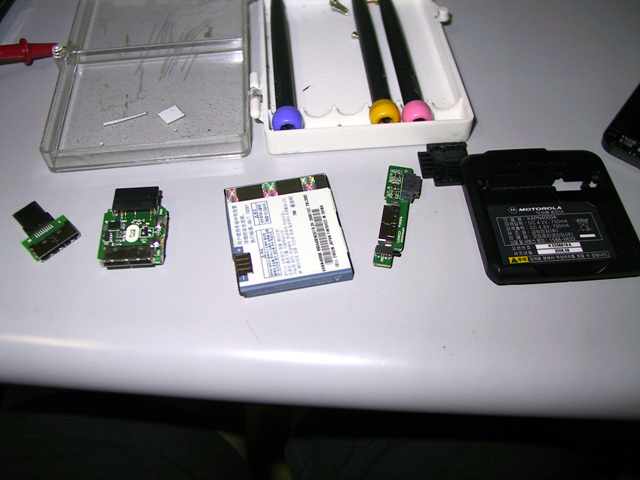

순서대로

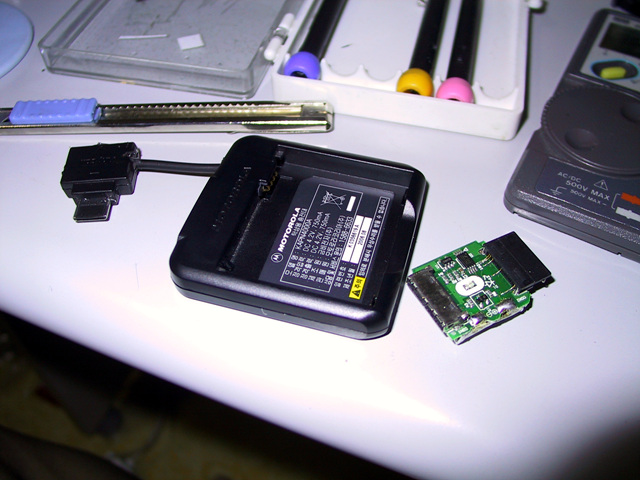

24핀-> 20핀 변환잭, 도토리 꼬모라는 휴대폰 비상 충전기, 모토로라MS600 배터리,
충전기 내부 회로와 거치대..

별거 없다.
그냥 20핀 변환잭에서 전원 입력 부분과 배터리의 전원 출력부분을 연결하면 된다.
어차피 핸드폰용 배터리에서 뽑아쓰는 것이므로 특별한게 필요없다고 생각했다..--;

자세한 20핀과 24핀 핸드폰잭의 규격은 여기를 참고하시길..
http://blog.naver.com/tomtit?Redirect=Log&logNo=60030966873

충전용으로는 20핀 잭의 13,14번이 4.2V    2,4,6 번이 GND(접지)가 되면 된다.

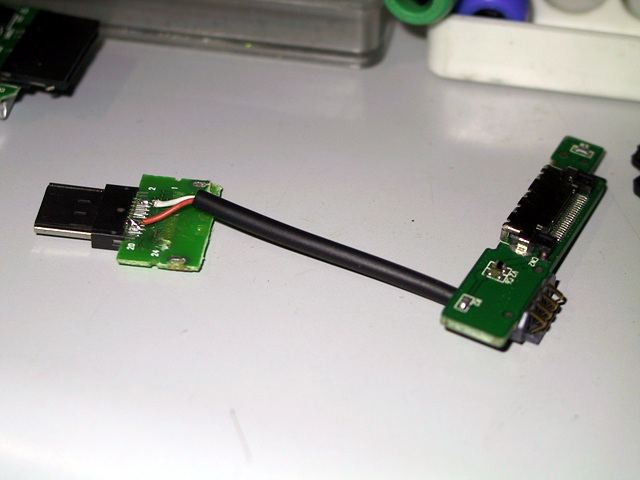

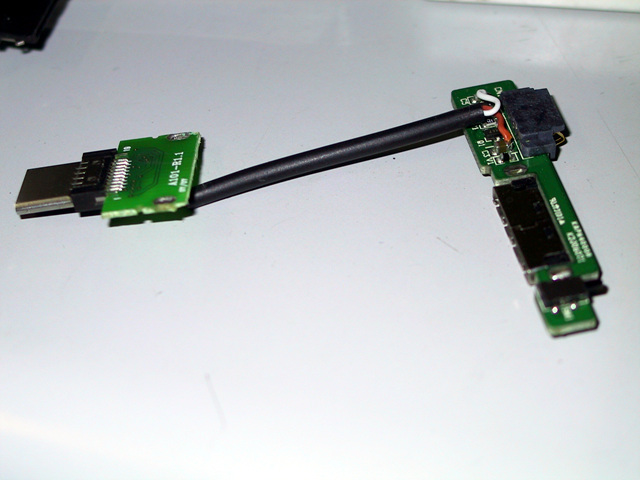

배터리 팩에서는 배터리에서 출력부분과 연결된 핀에다 납땜을 해주면 된다.


간격이 좁으므로 납땜이 어려운데
어차피 남는 핀들은 필요가 없으므로 칼로 잘라버리고 하는것도 좋다.
괜히 엉뚱한곳에 전압이 들어가지 않도록..

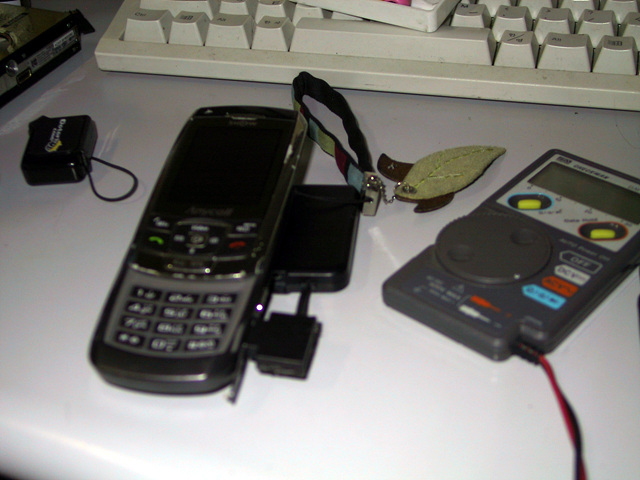

완성된 모습.. 크기야 훨씬 크지만 그만큼 용량도 크고, 실제로 사용하기에는
변환잭을 사용하지 않으므로 도토리 꼬모보다 편리하다.

** 단 배터리 방향이 틀리거나 하면 큰 사고가 날수도 있고..
핸드폰 사용에도 어떤 영향을 줄지 모르므로 알아서 판단하고 하시길 바람..^^
