PDA 이어폰잭 접점 불량 수리. - HP RX3715

HP IPAQ RX3715 PDA를 사용중이다.
난 일정 관리 같은걸 하지 않으므로 용도는 오로지 동영상과 음악듣기
예전엔 이북도 많이 봤는데 요새는 거의 동영상을 본다.ㅋㅋ

RX3715에 관해 소개하자면
내가 좋아하는 반듯한 네모모양에
블루투스, 무선랜, 카메라까지 갖추고 있다.
무선랜은 집에서 가끔쓴다..

그런데 갑자기 이어폰 소리가 작아지는 현상이 발생했다.
예전에 기억으로는 3715 이어폰 잭이 좀 부실하여 오래쓰면 문제가 생기는 경우가 있다고 한다.

어디보내면 1-2만원이면 고친다는데
그정도면 나도 고칠수 있지 않을까 하는 생각으로 뜯었다.

일단 뒤판에 나사 4개를 푼다.
사실 나사가 6각 모양이라 풀기 힘들다고 생각할 수 있는데 딱 맞는 일자 드라이버로 하면 잘 열린다.
딱 맞는게 없다면 약간 큰 드라이버를 갈아서 사용해도 된다.

그리고 나사가 하나 더 있는데..

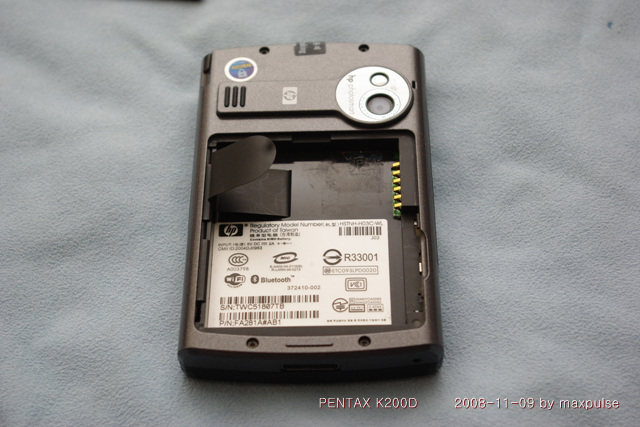

사진에 배터리 접점쪽에 원래는 품질보증 스티커 같은게 붙어있다. 어차피 AS기간도 지났으니 뜯어보면
거기에 나사 하나가 더 있다.
그거 까지 풀고 뒤판을 아래쪽부터 잡고 당기면 열린다. 단 이어폰잭 끝이 케이스에 걸리게 되므로 조심스럽게 연다.
이어폰 옆에 카메라 연결 커넥터가 있으니 열때 조심해야 한다.

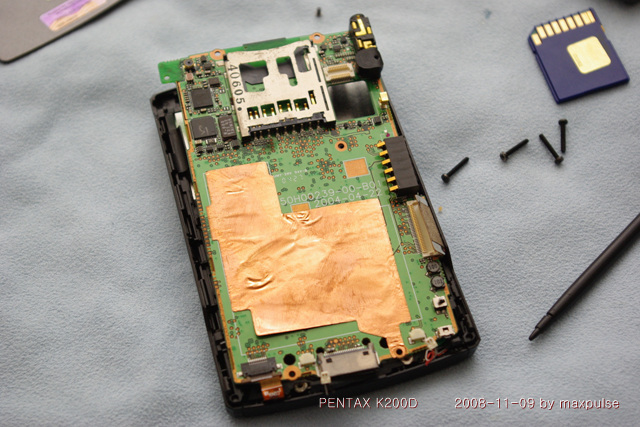

사진에서 오른쪽 위에 있는게 이어폰 잭이다.

이어폰 잭 뒷면 모습

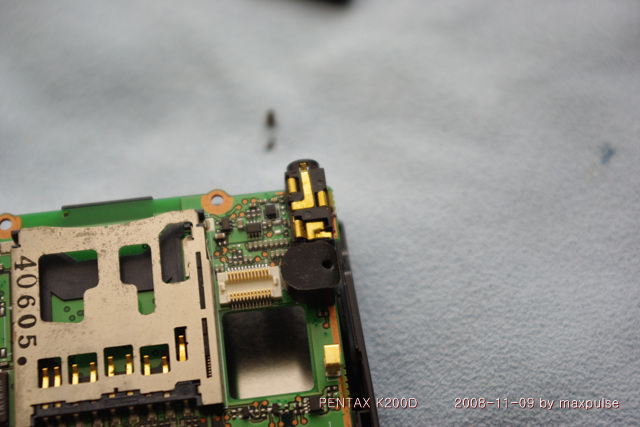

이어폰 잭 위치에서 타원형으로 5개가 있는것이 이어폰잭 단자이다.
원래 A/S를 가면 이어폰잭을 교체해준다는데
일단 접점 불량일때는 납땜을 다시 해보면 나아지는 경우가 있으므로
인두로 한번씩 녹여주었다.

그랬더니 일단은 소리가 정상적으로 나오고 있다.
